產品詳情

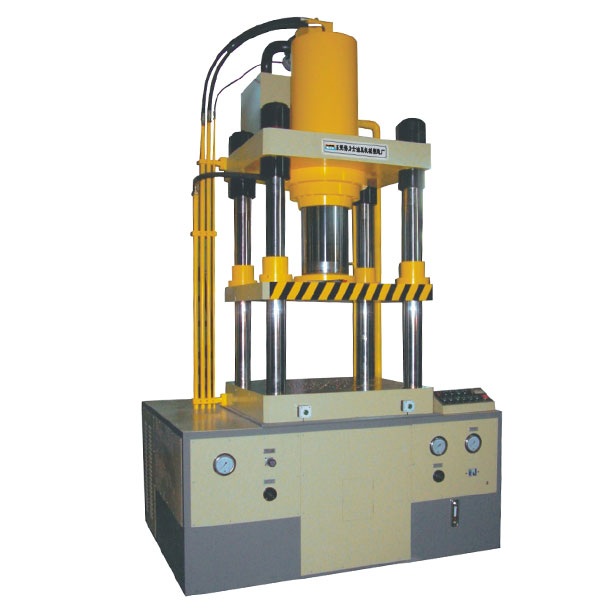

DSF系列四柱雙動拉深油壓機
1、采用先進的二通式插裝閥油路，油壓系統故障少，可靠性高且換向沖擊??；
2、主油缸采用整體鍛打并經精密研磨，在高壓狀態下使用可靠性高；
3、四柱采用高強度合金鋼制作，表面鍍硬鉻，耐磨性好；
4、關鍵油壓電器件采用德國、美國和日本名牌產品，工作可靠性高；
5、活動工作臺空行程速度快，生產效率高；
6、活動工作參設有上模脫料用油壓脫料油缸。

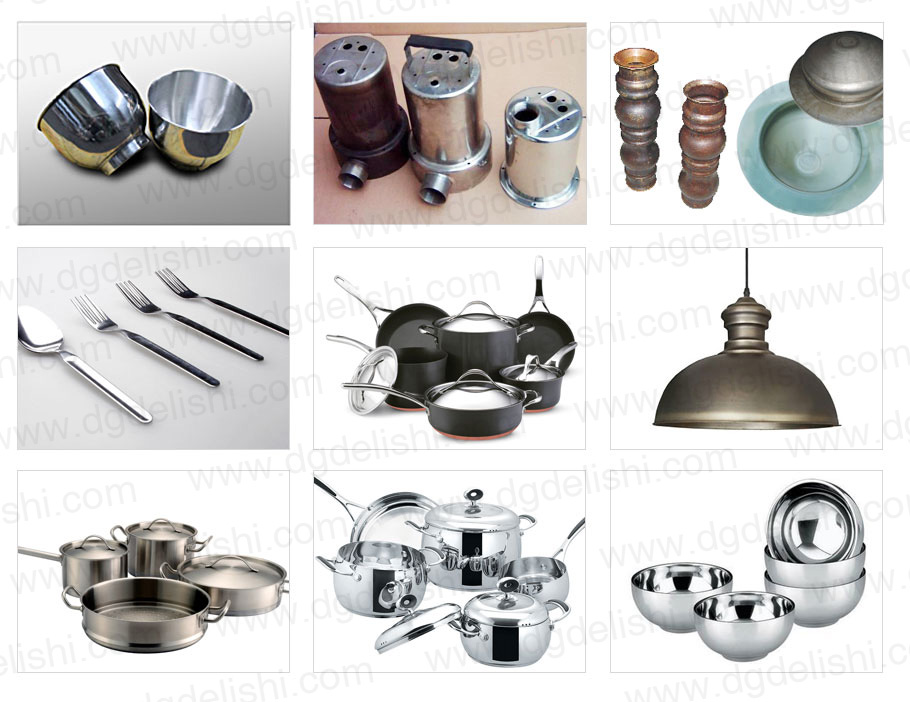

1、餐具、廚具、電機電器金屬殼、罩底板和燈飾零件等產品的拉深成型；
2、金屬或非金屬零件的整型、壓印、拉深和切邊等。
| 型號 | 單位 | 規格 | ||||||||||
| DSF-50 | DSF-120 | DSF-220 | DSF-220L | DSF-275 | DSF-350 | DSF-350L | DSF-500 | DSF-500L | DSF-600 | |||
| 主油缸 | 公稱力 | Ton | 35 | 85 | 160 | 160 | 200 | 260 | 260 | 350 | 350 | 420 |
| 最大行程 | mm | 350 | 450 | 560 | 560 | 560 | 560 | 560 | 600 | 600 | 700 | |
| 壓邊油缸 | 公稱力 | Ton | 15 | 35 | 60 | 60 | 75 | 90 | 90 | 150 | 150 | 180 |
| 最大行程 | mm | 175 | 200 | 260 | 260 | 260 | 600 | 260 | 300 | 300 | 350 | |
| 卸料缸 | 公稱力 | Ton | 2 | 3 | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 10 |
| 最大行程 | mm | 150 | 180 | 200 | 200 | 200 | 220 | 220 | 250 | 250 | 300 | |
| 開口高度 | mm | 600 | 730 | 900 | 1000 | 900 | 900 | 900 | 1000 | 1200 | 1500 | |
| 固定工作臺距地面高度 | mm | 990 | 1055 | 1080 | 1100 | 1100 | 1200 | 1200 | 1550 | 1600 | 1700 | |
| 活動工作臺下行速度 | mm/s | 195 | 220 | 210 | 210 | 210 | 200 | 200 | 210 | 210 | 190 | |
| 活動工作臺拉深速度 | mm/s | 25 | 20 | 20 | 20 | 19 | 17 | 17 | 18 | 18 | 14 | |
| 活動工作臺回程速度 | mm/s | 180 | 220 | 200 | 200 | 200 | 165 | 165 | 190 | 190 | 180 | |
| 底缸上升速度 | mm/s | 120 | 50 | 120 | 120 | 115 | 160 | 160 | 85 | 85 | 75 | |
| 工作臺有效尺寸 | 左右（柱內） | mm | 500 | 500 | 710 | 900 | 800 | 900 | 1100 | 1050 | 1250 | 1400 |
| 前后（邊緣） | mm | 550 | 600 | 870 | 1100 | 900 | 1000 | 1250 | 1200 | 1500 | 1600 | |
| 機器外型尺寸 | 左右 | mm | 1750 | 1990 | 20900 | 2280 | 2190 | 2200 | 2400 | 2970 | 3090 | 3690 |
| 前后 | mm | 1160 | 1510 | 1500 | 1750 | 1650 | 1850 | 1850 | 2200 | 2400 | 2000 | |
| 高度 | mm | 2550 | 2920 | 3500 | 3500 | 3600 | 3800 | 3840 | 4680 | 4800 | 5640 | |
| 電機功率 | kw | 7.5 | 15 | 30 | 30 | 30 | 37 | 37 | 55 | 55 | 55 | |
| 機器重量（參考） | kg | 2280 | 3500 | 6000 | 6600 | 7500 | 9500 | 12500 | 16000 | 22000 | 23000 | |
